三分離選粉機

一、概述

渦流式選粉機是采用航空空氣動力學分析方法改良成功的新科技產品。該產品整合了O-Sepa選粉機的平面渦流式分級原理及旋風除塵的成品收集方法，使三分離渦流直籠選粉機具性價比，為F型三分離渦流式選粉機推廣使用奠定了良好的基礎。F型三分離渦流式選粉機系統配置簡單，工藝布置靈活，選粉效率特高，節能效果顯著，是新形勢下水泥企業提高產品產質量的新方法新途徑。自F型三分離渦流式選粉機推向市場后受到眾多水泥企業的一致好評，用戶收到經濟效益。

二、工作原理

渦流式選粉機工作時，可變速電機通過傳動裝置帶動主軸轉動，物料通過設在選粉室上部的進料口進入選粉室中心，再通過專用落料管落到選粉室下部隨主軸轉動的撒料盤上，物流在高速旋轉撒料盤的作用下，向四周均勻撒出，在外界循環風機產生的高速旋轉氣流作用下對高速拋撒的物料進行分散，物料中的粗重顆粒（d>150μm）受到慣性離心力的作用被甩向選粉室內壁面,碰撞后失去動能沿壁面滑下落到粗粉錐中，其余物料被旋轉氣流吹起繼續上升，經過大風葉區時又有一部分粗顆粒被分選出落入粗粉錐中。

被撒料盤和大風葉兩次分選后的物料（d<150μm）繼續上升進入分級區：平面渦流分級區。含塵氣流在旋轉的籠形轉子形成的強烈而穩定的平面渦流作用下，使不符合成品要求的粗粉進一步被選出，因粗顆粒產生的慣性離心力要大于渦流的向心吸力，粗顆粒被拋向周圍的立式導向葉片，撞擊后失去動能，落到中粗粉錐中，經中粗粉鎖風閥排除。符合要求的細粉（d<60mm）穿過籠子進入其內部，隨循環風進入布置在選粉室四周的分離器中，被收集形成成品細粉。

三、技術特點

與傳統型選粉機相比，F(xiàn)型三分離渦流式選粉機具有以下突出的特點：

1、渦流式選粉機分級原理先進。采用o-sepa的分級原理（即由導向葉片與籠形轉子組成的渦流分級區）設計分級區域，增設分散和預分級區域?qū)⒎稚⑴c選粉（分離）區域有效分開，提高了物料的分散度，減輕了主分級區域的負荷及物料相互干擾作用。采用航空空氣動力學分析方法對整個流場進行了優化設計，使得分級圈表面氣體流場均勻而穩定，任何一處的氣流相對誤差均<5%，為分級創造了條件。

2、渦流式選粉機節能幅度大。設備系統采用流線形設計，使系統阻力顯著減小，選粉氣流內部循環，細粉收集僅采用旋風筒即可，無需配置大的氣箱脈沖除塵器，不但降低了系統電耗，而且降低了投資成本和維護費用，節能降耗十分明顯。

3、渦流式選粉機性能好、效率高。三分離渦流式選粉機由于采用兩級選粉、三級分散，可以將物料“一分為三”，即粗粉（d>150μm）、中粉（60μm）

4、渦流式選粉機選粉能力大。三分離渦流選粉機的直徑可在φ1.9~φ4.75m之間，相應的選粉能力為25~300t/h。

5、渦流式選粉機細度調節容易。只要改變轉子的轉速就可以將成品的細度控制在250~500㎡/kg勃氏比表面積范圍內。

6、渦流式選粉機使用壽命長。選粉機易損部位：如分級撒料盤、旋風筒蝸牛角、導向葉片和轉子分級葉片等均采用材料制造或進行抗磨工藝處理，其磨損率低。采用新型合金板作內襯，有效延長其使用壽命。

7、渦流式選粉機適應性強。三分離渦流式選粉機結構緊湊，體型窄小，加之可將物料進行多級分離，因而適應性強，可用于任何粉磨設備所組成的粉磨系統，非常適用于將開流粉磨系統改造為圈流粉磨系統，更適合于改造普通型的選粉機，尤其是對帶有輥壓機的半終粉磨和終粉磨系統，使得到配合。

8、渦流式選粉機。由于三分離渦流選粉機選粉效率高、精度高，減少了物料過粉磨現象，成品的顆粒粒徑分布狹窄，級配組成合理，增高水泥中微細粉含量，3~30μm的含量達65%以上，而<3μm的含量僅占5%左右，從而提高了水泥的強度。

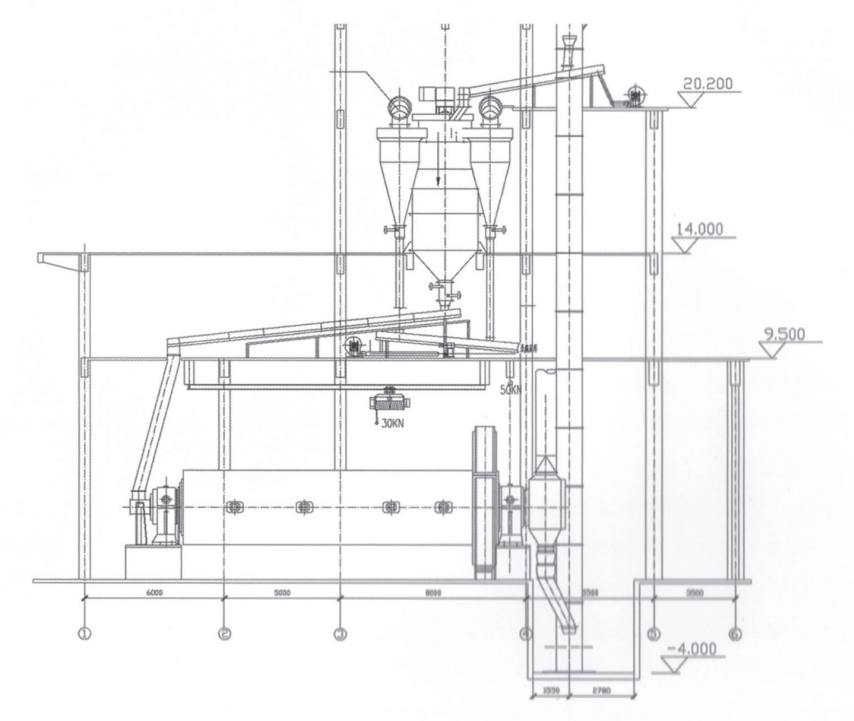

四、工藝流程圖：

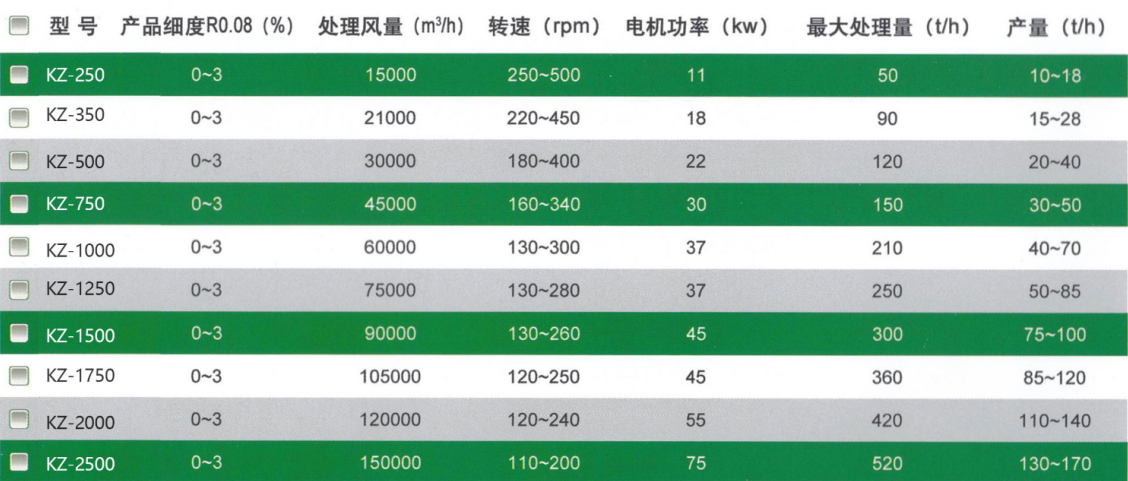

五、技術參數：
